Расчёт электропроводки.

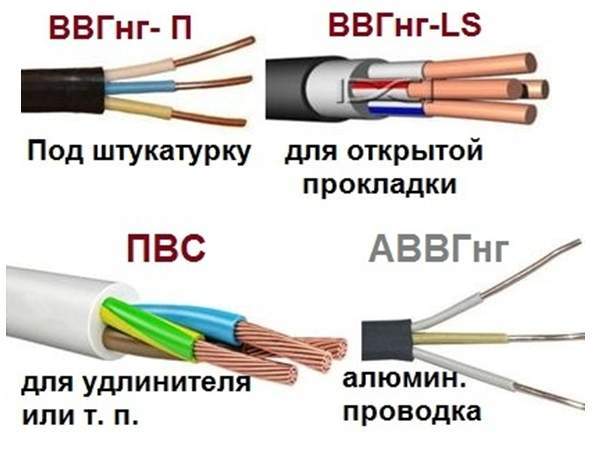

расчёт электропроводки. расчёт электропроводки подразумевает определение необходимого сечения и марок используемых проводов и кабелей. в конечном итоге электрическая проводка, изготовленная из

Расчёт электропроводки подразумевает определение необходимого сечения и марок используемых проводов и кабелей. В конечном итоге электрическая проводка, изготовленная из выбранных материалов, должна соответствовать нормам пожарной и электробезопасности.

Для определения сечения вводного силового кабеля необходимо подсчитать суммарную мощность всех планируемых к использованию энергопотребителей (бытовые электроприборы, обогреватели, электрокотлы, печи и духовки, осветительные приборы), и умножить ее на коэффициент 1,5. Еще лучше – на 2, чтобы создать запас прочности.

Проходящий через проводник электрический ток (чем он больше, тем больше мощность питаемого электроприбора) вызывает нагрев этого проводника. Допустимый для наиболее распространенных изолированных проводов и кабелей нагрев составляет 55-75°С. Исходя из этого и выбирается сечение жил вводного кабеля.

Если подсчитанная общая мощность будущей нагрузки не превышает 10 — 15 кВт, достаточно использовать медный кабель с сечением жилы 6 мм2, алюминиевый – 10 мм2. При увеличении мощности нагрузки вдвое сечение увеличивается втрое.

Приведенные цифры справедливы для однофазной открытой прокладки силового кабеля. Если он прокладывается скрыто, сечение увеличивается в полтора раза. При трехфазной проводке мощность потребителей может быть увеличена вдвое, если прокладка открытая, и в 1,5 раза при скрытой прокладке.

Для электропроводки розеточных и осветительных групп традиционно используют провода, имеющие сечение 2,5 мм² (розетки) и 1,5 мм² (освещение). Поскольку многие кухонные приборы, электроинструменты и отопительные приборы являются очень мощными потребителями электроэнергии, их положено запитывать отдельными линиями.

Здесь руководствуются следующими цифрами: провод, обладающий сечением 1,5 мм², способен «потянуть» нагрузку в 3 кВт, сечением 2,5мм² – 4,5 кВт, для 4 мм² допустимая мощность нагрузки уже 6 кВт, а для 6 мм² – 8 кВт.
